Pytania i odpowiedzi (2 / 2)
Elektrotechnika 2013
51.
51. W stanie jałowym w transformatorze występują:
praktycznie tylko straty w rdzeniu transformatora.
52.
52. Napięcie zwarcia transformatora to:
napięcia jakim należy zasilić uzwojenie pierwotne, aby w uzwojeniu pierwotnym płynął prąd znamionowy, przy zwartym uzwojeniu wtórnym.
53.
53. Podwyższenie napięcia międzyfazowego w sieci (przy stałej przesyłanej mocy) powoduje:
zmniejszenie natężenie prądu przepływającego w sieci;
54.
54. Straty mocy czynnej w przewodach zasilających są:
wprost proporcjonalne do kwadratu wartości skutecznej prądu;, wprost proporcjonalne do wartości skutecznej prądu w potędze 2;
55.
55. Zasada działania 3-fazowej prądnicy synchronicznej nie może brzmieć:
Uzwojenie stojana zasila się prądem stałym, a wirnik napędza. Powstający wirujący strumień magnetyczny przecina uzwojenia stojana indukując w nich siły elektromotoryczne; , Uzwojenie wirnika zasila się prądem stałym, a wirnik napędza. Powstający wirujący strumień magnetyczny przecina uzwojenia stojana i wirnika indukując w nich siły elektromotoryczne;, Uzwojenie stojana zasila się prądem stałym, a wirnik napędza. Powstający wirujący strumień magnetyczny przecina uzwojenia stojana i wirnika indukując w nich siły elektromotoryczne.
56.
56. W 3-fazowej prądnicy synchronicznej w wyniku wirowania strumienia magnetycznego indukują się siły elektromotoryczne w:
uzwojeniach stojana;, uzwojeniach twornika;
57.
57. Wirnik prądnicy synchronicznej można wprawić w ruch obrotowy za pomocą:
silnika spalinowego; , turbiny parowej;, silnika elektrycznego.
58.
58. Funkcję twornika pełni:
w prądnicy synchronicznej uzwojenie stojana, w silniku asynchronicznym – wirnika;
59.
59. Prędkość wirowania pola magnetycznego w 3-fazowym silniku asynchronicznym można zwiększyć:
zwiększając częstotliwość napięcia zasilającego;, zmniejszając liczbę par biegunów uzwojenia stojana.
60.
60. Prędkość znamionowa 3-fazowego silnika asynchronicznego wynosi 1440 obr/min. Poślizg znamionowy tego silnika jest równy:
4%
61.
61. Prędkość znamionowa 3-fazowego silnika asynchronicznego wynosi 2850 obr/min. Poślizg znamionowy tego silnika nie jest równy:
3,5%; , 5,3 %;, 0,053.
62.
62. Moc znamionowa silnika asynchronicznego jest to:
moc czynna oddawana na wale wirnika;, moc czynna mniejsza od mocy czynnej pobieranej przez silnik z sieci o wartość strat mocy w silniku.
63.
63. Sprawność silnika elektrycznego jest to:
stosunek mocy czynnej oddawanej na wale silnika do mocy czynnej pobieranej z sieci;
64.
64. Po podłączeniu nieruchomego silnika asynchronicznego do sieci, prąd w uzwojeniach stojana:
znacznie maleje w pobliżu prędkości synchronicznej;
65.
65. Silnik asynchroniczny pracuje obciążony momentem oporowym pochodzącym od napędzanej maszyny. Przy spadku napięcia zasilającego silnik nastąpi równocześnie:,
zmniejszenie momentu krytycznego i spadek prędkości silnika;, wzrost poślizgu i zmniejszenie momentu obrotowego silnika.
66.
66. Moment krytyczny silnika asynchronicznego 3-fazowego rośnie:
wraz ze wzrostem napięcia zasilającego;
67.
67. 3-fazowy silnik asynchroniczny o wirniku głębokożłobkowym w porównaniu ze zwykłym silnikiem jednoklatkowym o tej samej mocy:
ma większy moment rozruchowy , ma większy moment rozruchowy; , pobiera mniejszy prąd podczas rozruchu silnika.
68.
68. Układ energoelektroniczny soft start stosowany do rozruchu silników umożliwia zmniejszenie prądu rozruchowego wskutek:
zmniejszenia napięcia zasilającego silnik;
69.
69. Zmniejszenie prądu rozruchowego silnika asynchronicznego 3-fazowego klatkowego poprzez zmniejszenie napięcia zasilającego w czasie rozruchu silnika można uzyskać stosując:
układ do łagodnego rozruchu (soft start);, przełącznik gwiazda-trójkąt;
70.
70. Zmniejszenie prądu rozruchowego silnika asynchronicznego 3-fazowego klatkowego poprzez zwiększenie rezystancji uzwojenia wirnika w czasie rozruchu silnika można uzyskać stosując:
silnik z wirnikiem dwuklatkowym miejsce silnika z wirnikiem jednoklatkowym;, silnik z wirnikiem głębokożłobkowym miejsce silnika z wirnikiem jednoklatkowym;
71.
71. Zmniejszenie prądu rozruchowego silnika asynchronicznego 3-fazowego klatkowego poprzez zmniejszenie napięcia zasilającego w czasie rozruchu silnika nie można uzyskać stosując:
rezystor włączany w uzwojenie stojana;
72.
72. Przy zastosowaniu do rozruchu przełącznika gwiazda-trójkąt, w pierwszej fazie rozruchu uzwojenie stojana łączy się w gwiazdę. Napięcie na fazie uzwojenia stojana jest wtedy:
√3 razy mniejsze niż przy połączeniu uzwojenia stojana w trójkąt;
73.
73. Wzrost rezystancji uzwojenia wirnika silnika asynchronicznego 3-fazowego powoduje:
zmniejszenie prądu rozruchowego;, wzrost momentu rozruchowego.
74.
74. Zwiększenie rezystancji uzwojenia wirnika silnika asynchronicznego powoduje:
zwiększenie jego momentu rozruchowego;
75.
75. Za pomocą przełącznika gwiazda-trójkąt nie można uruchomić z sieci publicznej o napięciu międzyfazowym 400 V silnika asynchronicznego 3-fazowego klatkowego:
o mocy znamionowej 4,0 kW, napięciu znamionowym 400 V, którego rozruch jest lekki; , o mocy znamionowej 5,5 kW, napięciach znamionowych 230/400 V, którego rozruch jest lekki, o mocy znamionowej 15 kW, napięciu znamionowym 400 V, którego rozruch jest lekki.
76.
76. Do sieci publicznej o napięciu międzyfazowym 400 V można podłączyć za pomocą przełącznika gwiazda-trójkąt silnik asynchroniczny 3-fazowy klatkowy, który:
ma wyprowadzone na tabliczkę zaciskową 6 końcówek uzwojenia stojana; , ma napięcia znamionowe równe 230/400 V.
77.
77. Zasada działania jednofazowego silnika asynchronicznego może brzmieć:
Dwa uzwojenie stojana silnika zasila się napięciem jednofazowym. Powstające wirujące pole magnetyczne przecina uzwojenia wirnika i indukuje w nich siły elektromotoryczne. Pod ich wpływem w obwodzie wirnika płynie prąd. Wskutek oddziaływania pola wirującego stojana na prąd w wirniku powstaje moment obrotowy;
78.
78. Wielkościami typowymi dla silników asynchronicznych 3-fazowych dużych mocy są:
znamionowa sprawność silnika 0,93; znamionowy współczynnik mocy 0,93.
79.
79. Stycznik elektromagnetyczny sterowany przyciskami pełni w obwodzie funkcję:
łącznika;, zabezpieczenia zanikowego;
80.
80. Zestyki główne stycznika nie są zestykami:
zwiernymi; , rozwiernymi;, podtrzymującymi cewkę stycznika.
81.
81. Przyczyną przeciążenia silnika elektrycznego może być:
zanik napięcia w obwodzie jednego z przewodów zasilających silnik;, zbyt duży moment oporowy, jaki stawia silnikowi napędzana maszyna;
82.
82. Zabezpieczeniem przeciwzwarciowym silnika elektrycznego jest:
wyłącznik instalacyjny nadprądowy , przekaźnik elektromagnetyczny.
83.
83. Zabezpieczeniem przeciwprzeciążeniowym silnika elektrycznego nie może być:
wyłącznik różnicowo-prądowy;, przełącznik gwiazda-trójkąt.
84.
84. W warunkach, w których rezystancja ciała człowieka względem ziemi jest mniejsza niż 1000 Ω, wartość bezpieczna (dotykowa dopuszczalna) napięcia prądu przemiennego o częstotliwości 50 Hz wynosi:
25 V;
85.
85. Środkiem ochrony przeciwporażeniowej przy dotyku bezpośrednim nie jest:
połączenie wyrównawcze.
86.
86. Przez dotyk pośredni nie rozumie się:
dotknięcia części czynnych;, dotknięcia części przewodzących dostępnych;, dotknięcia części przewodzących, znajdujących się pod napięciem podczas normalnej pracy.
87.
87. Środkiem ochrony przeciwporażeniowej przy dotyku pośrednim jest:
separacja elektryczna; , izolowanie stanowiska pracy;, izolacja ochronna;, połączenie wyrównawcze.
88.
88. Urządzenia II klasy ochronności to urządzenia:
posiadające izolację o co najmniej podwójnej wytrzymałości elektrycznej i mechanicznej w stosunku do wymagań stawianych izolacji roboczej;, posiadające izolację ochronną.
89.
89. Najczęściej stosowanym środkiem ochrony przeciwporażeniowej przy dotyku pośrednim jest samoczynne wyłączenie zasilania. Urządzeniami wyłączającymi obwód w tym przypadku mogą być:
bezpieczniki topikowe; , wyłączniki instalacyjne typu S;, wyłączniki różnicowo-prądowe;
90.
90. Wyłącznik różnicowo-prądowy nie jest środkiem ochrony przeciwporażeniowej:
podstawowej;
91.
Zasada działania 3-fazowej prądnicy synchronicznej może brzmieć:
Uzwojenie wirnika zasila się prądem stałym, a wirnik napędza. Powstający wirujący strumień magnetyczny przecina uzwojenia stojana indukując w nich siły elektromotoryczne;
92.
Napięciem elektrycznym między dwoma punktami obwodu elektrycznego nazywamy:
różnicy potencjałów pomiędzy tymi punktami;
93.

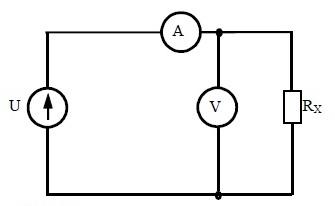

do pomiaru dużych rezystancji metodą techniczną; , do pomiaru rezystancji metodą techniczną z dokładnie mierzonym prądem;

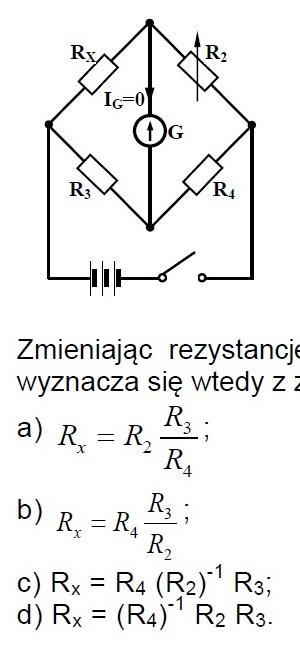

94.
6 A
95.
Źródłem pola elektrycznego są:
poruszające się ładunki elektryczne; , nieruchome ładunki elektryczne; , zmienne pola magnetyczne;
96.
Jednostką natężenia pola elektrycznego nie jest:
henr na metr [H*m^-1]; , amper na metr[A*m^-1];
97.
Jednostką natężenie pola magnetycznego jest:
amper na metr[A*m^-1];
98.
W warunkach specjalnych(wilgotnych) za napięcia bezpieczne uważa się wartości:
napięcie przemienne 25V, napięcie stałe 60V;
