E4: Mechatronik, Czerwiec 2015

Co bezwzględnie należy ustawić w urządzeniu, aby mogło pracować w sieci Ethernet?

niepowtarzalny adres IP

Taśmociąg napędzany trójfazowym silnikiem indukcyjnym przesuwa się w przeciwnym kierunku niż powinien. Jest to spowodowane

nieprawidłową kolejnością faz

Co należy sprawdzić podczas kontroli smarownicy, w zespole przygotowania powietrza instalacji pneumatycznej?

poziom oleju

Układ napędowy składający się z silnika prądu przemiennego zasilanego z falownika pracuje prawidłowo, jeżeli wzrost częstotliwości napięcia zasilania powoduje

wzrost obrotów silnika

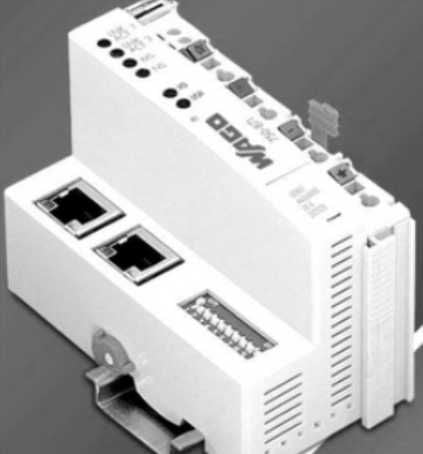

Jakiego typu złączem powinien być zakończony kabel, który należy zastosować do podłączenia modułu komunikacyjnego widocznego na fotografii?

RJ-45

Które działania są konieczne, aby utrzymać urządzenia hydrauliczne w sprawności?

okresowa wymiana filtrów

Wskaż działanie typowe dla konserwacji układów pneumatycznych?

usuwanie kondensatu wodneg

Na rysunku przedstawiono sposób, w jaki zostały połączone zaciski trójfazowego silnika indukcyjnego. Jaki rodzaj połączenia uzwojeń silnika został w tym przypadku zastosowany?

w gwiazdę

W układzie hydraulicznym zainstalowano zawór dławiąco-zwrotny w sposób pokazany na rysunku. Jaką reakcję wywołuje w tym układzie odkręcanie pokrętła ręcznego

zwiększa prędkość powrotu tłoka

10.

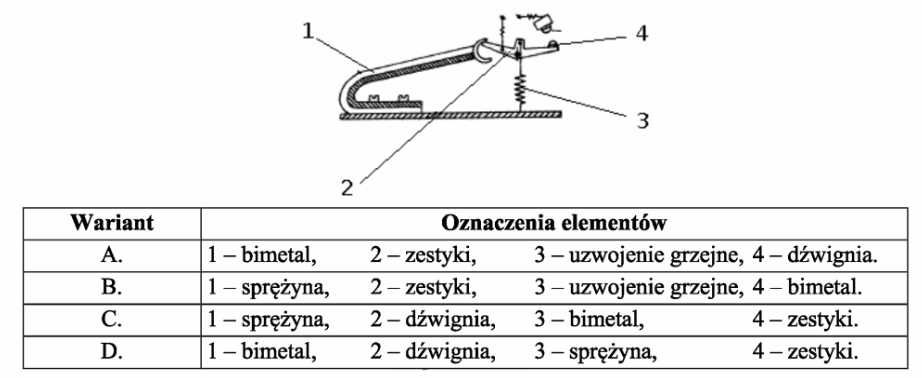

Który opis elementów dwustawnego regulatora temperatury jest poprawny?

11.

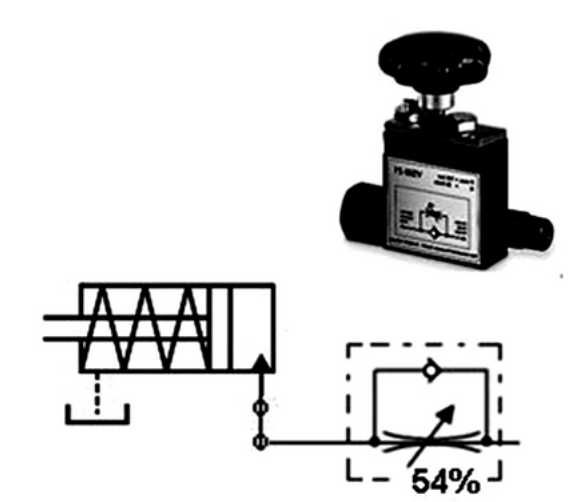

W przedstawionym na schemacie układzie pneumatycznym można regulować

siłę pchającą tłoka

12.

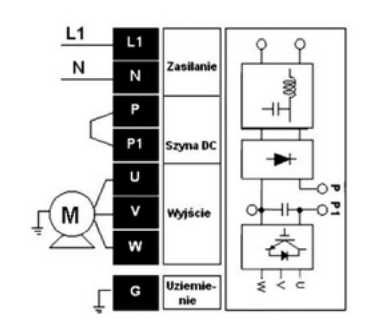

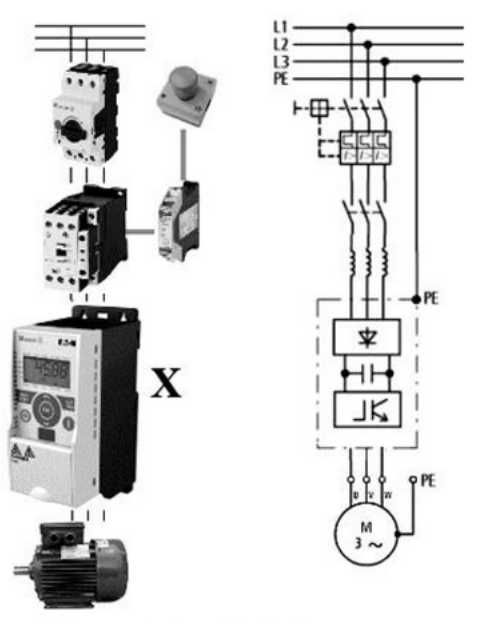

Jakie urządzenie oznaczone jest na rysunku literą X?

przetwornica częstotliwości

13.

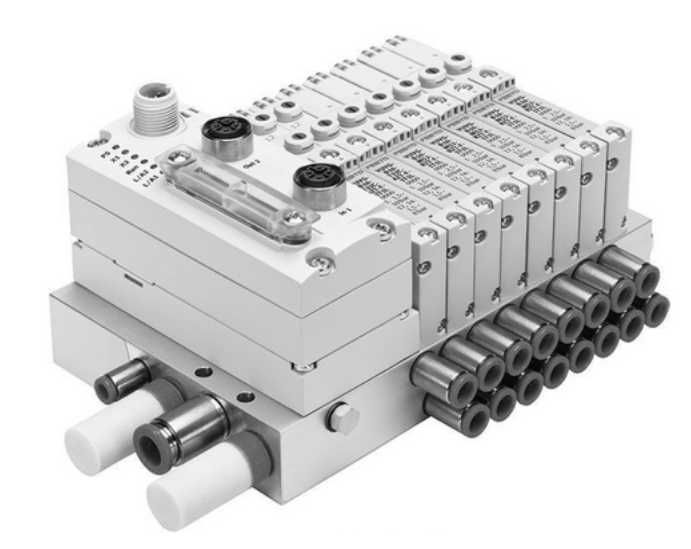

Co jest cechą charakterystyczną przedstawionej na fotografii wyspy zaworowe

wspólne zasilanie bloków

14.

Ile wynosi napięcie między przewodami L3 i N, w sieci pokazanej na rysunku, jeżeli zmierzone napięcia międzyfazowe wynoszą 400 V?

230V

15.

W jaki sposób należy podłączyć przewody do złącz przedstawionych na fotografii

wtykowo bez użycia narzędzi

16.

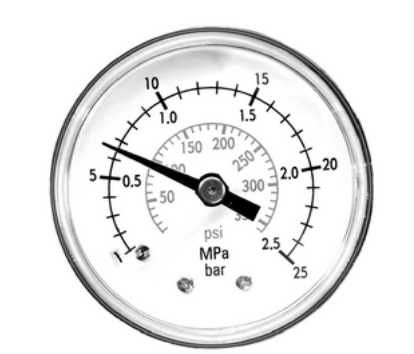

Na podstawie wskazań manometru wskaż wartość zmierzonego ciśnienia

6,5 bar

17.

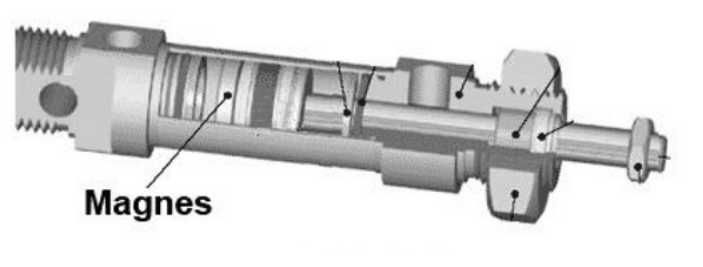

Z którym czujnikiem współpracuje magnes zamontowany w siłowniku w sposób przedstawiony na rysunku?

kontaktronowym

18.

Instalacje pneumatyczne należy prowadzić pod niewielkim kątem wznoszącym, aby ułatwić

spływ kondensatu wodnego do najniższego punktu instalacji

19.

Którego urządzenia dotyczą podane w tabeli parametry

sterownika PLC

20.

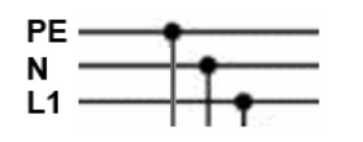

Które kolory przewodów należy zastosować do połączenia urządzenia z siecią pokazaną na rysunku?

PE - żółto-zielony, N - niebieski, LI - czarny

21.

Który rodzaj licencji umożliwia korzystanie z oprogramowania w ustalonym czasie, po którym wymagana jest rejestracja lub usunięcie z komputera?

trial

22.

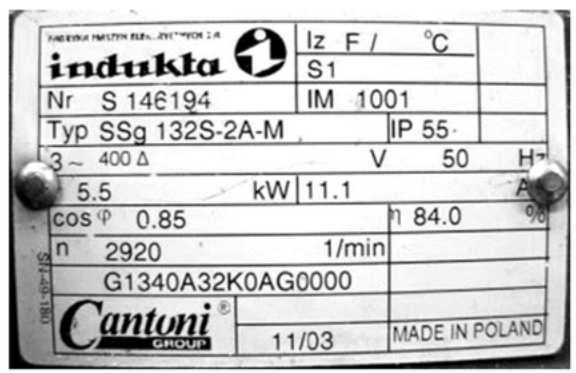

Jakie zasilanie należy zastosować do silnika, którego tabliczka znamionowa została przedstawiona na fotografii?

trójfazowe, 400 V

23.

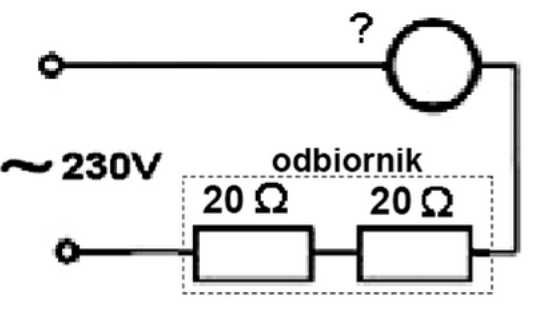

Jak należy nastawić amperomierz, aby zmierzyć prąd w układzie pokazanym na rysunku

AC, zakres 10 A

24.

W układzie hydraulicznym należy wymienić przewód wysokociśnieniowy. Co należy wziąć pod uwagę dobierając nowy przewód

ciśnienie robocze i minimalny promień gięcia

25.

W celu sprawdzenia poprawności działania układu przedstawionego na schemacie, zmierzono napięcie zasilania. Wskaż wynik pomiaru, który świadczy, że napięcie zasilania jest prawidłowe?

230V

26.

Do kontroli napięcia na cewce elektrozaworu o napięciu znamionowym Un = 24 V użyto woltomierza analogowego o liczbie 75 działek na skali, nastawionego na zakres 30 V. Ile działek wskaże ten woltomierz, jeżeli napięcie na cewce elektrozaworu jest prawidłowe

27.

Określ prawdopodobną przyczynę zmniejszenia się siły nacisku wywieranej przez tłoczysko siłownika hydraulicznego

nieszczelność instalacji

28.

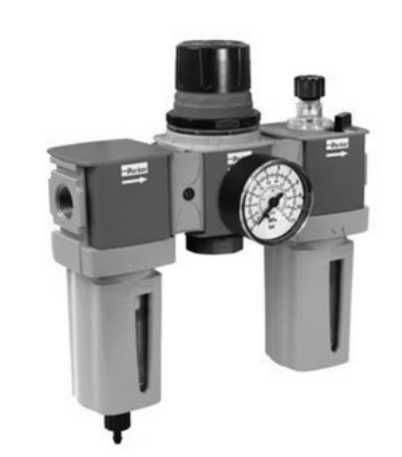

Które urządzenie zostało przedstawione na fotografii

zespół przygotowania powietrza

29.

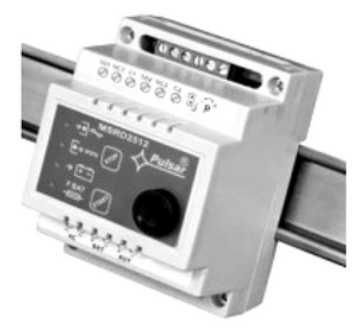

Zasilacz przedstawiony na fotografii jest montowany na szynie za pomoc

zatrzasków

30.

Które rozszerzenie nazwy pliku w systemie Windows oznacza pliki wykonywalne?

exe

31.

Jaka powinna być wartość natężenia prądu przepływającego przez grzałkę piecyka kalibracyjnego o rezystancji R = 100 Ω, aby wydzielała się moc równa P = 10 kW?

10 A

32.

Którego przyrządu należy użyć do pomiaru natężenia prądu pobieranego przez urządzenie bez rozłączania jego obwodu

amperomierza cęgowego

33.

Które medium należy zastosować do połączenia układów komunikacyjnych w hali przemysłowej, w której występują silne zakłócenia elektromagnetyczne

światłowód

34.

Który środek smarny należy okresowo uzupełniać w smarownicy pneumatycznej?

olej

35.

Każdorazowa próba załączenia napędu ze sprawnym silnikiem trójfazowym powoduje zadziałanie wyłącznika instalacyjnego. Które działanie prawdopodobnie rozwiąże ten problem

zastosowanie wyłącznika instalacyjnego zwłocznego

36.

Falownik to przetwornik mocy, który zamienia prąd

stały na prąd zmienny o regulowanej częstotliwości

37.

Po opróżnieniu filtra stosowanego do zgrubnego oczyszczania powietrza, kondensat należy

oczyścić z cząstek oleju

38.

Moc pobieraną przez urządzenie zasilane napięciem 24 V DC można zmierzy

woltomierzem i amperomierzem

39.

Podczas montażu układu elektronicznego chłodzonego radiatorem powierzchnię styku układu elektronicznego i radiatora należy

pokryć pastą termoprzewodzącą

40.

Pasek zębaty przenosi napęd między kołami pasowymi. Podczas okresowej kontroli paska należy sprawdzić jego stopień zużycia oraz

stan napięcia
