E8: Technik Elektryk, egzamin Wrzesień 2014

1.

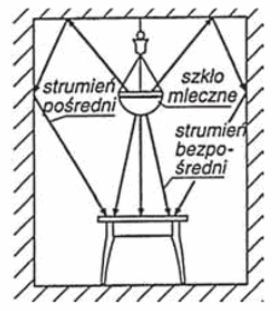

Na rysunku przedstawiono oprawę oświetlenia
przeważnie pośredniego - klasy IV
2.

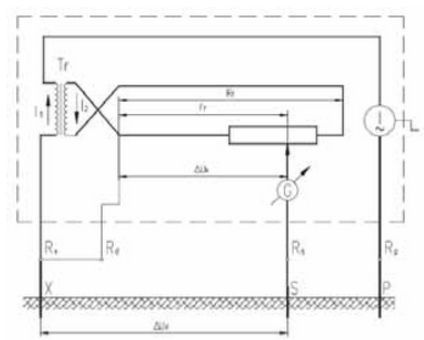

Rysunek przedstawia pomiar impedancji pętli zwarciowej metodą
kompensacyjną
3.
Warunkiem samoczynnego odłączenia zasilania w układach typu TN jest zależność (Uo - napięcie znamionowe w V; Ia - wartość prądu w A, zapewniająca bezzwłoczne, samoczynne zadziałanie urządzenia ochronnego; Zs - impedancja pętli zwarciowej w Ω)
U O &rt; Z s ∙ I a
4.
Wymagana minimalna wartość rezystancji izolacji przewodu przy pomiarze induktorem dla sieci o napięciu znamionowym badanego obwodu U < 500 V wynosi
≥ 0,5 MΩ
5.
Aparat pokazany na zdjęciu chroni instalację elektryczną mieszkania przed
upływem prądu
6.
Do zabezpieczenia obwodu przed przeciążeniem i zwarciem służy wyłącznik
współpracujący z bezpiecznikiem topikowym
7.

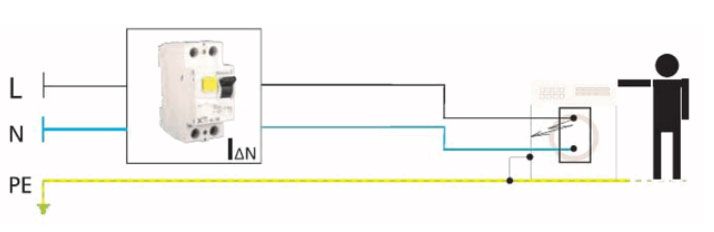

Rysunek przedstawia sposób zainstalowania urządzenia ochronnego różnicowoprądowego w sieci typu
IT
8.

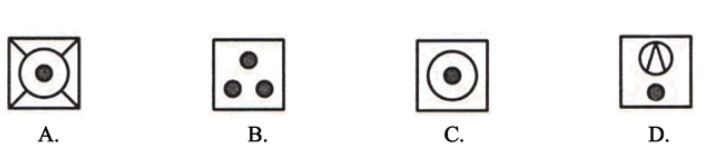

Odbiornik elektryczny można przyłączyć do sieci typu TN-S stosując gniazdo umieszczone na rysunku
B
9.
W układach sieci typu IT przy podwójnym doziemieniu z zastosowaniem urządzenia różnicowoprądowego oraz napięciu izolacji 230/400 V, zmierzony czas wyłączenia powinien odpowiednio wynosić - dla obwodu bez przewodu neutralnego i dla obwodu z przewodem neutralnym
0,4 s i 0,8 s
10.
Obszar zadziałania wyzwalaczy elektromagnetycznych wyłączników instalacyjnych nadprądowych dla charakterystyki C zawiera się w granicach
5-10 krotności prądu znamionowego
11.
Której klasy ogranicznik przepięć jest instalowany w rozdzielnicach mieszkaniowych?
Klasy C
12.

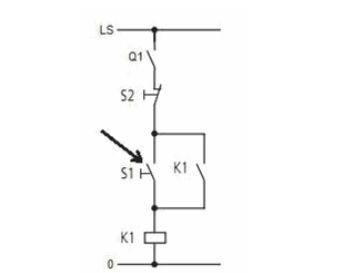

Strzałka na rysunku wskazuje
przycisk zwiemy
13.

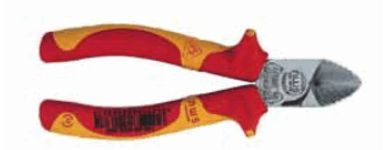

Narzędzie pokazane na rysunku służy do
cięcia przewodów
14.
W układzie sieci typu TT wyłączenie zasilania realizowane jest przez urządzenie ochronne różnicowoprądowe. Warunkiem skuteczności ochrony jest spełnienie zależności
R A ∙ I Δn ≤ U L
15.
W układzie zasilanym napięciem 400/230 V obwód zabezpieczony jest wyłącznikiem nadprądowym typu S-303 CLS6-C10/3. O jakiej maksymalnej mocy można zainstalować klimatyzator trójfazowy w tym układzie?
6,9 kW
16.

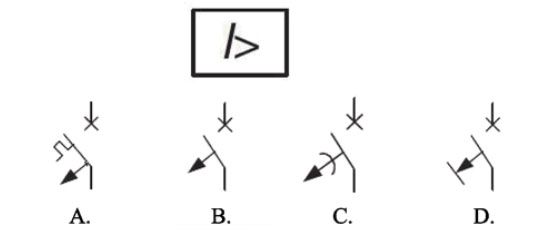

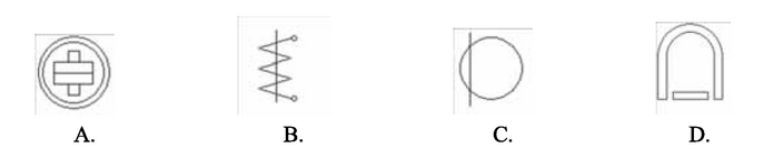

Wyzwalacz elektromagnetyczny wyłącznika toru prądowego, przedstawiamy na schemacie blokowym jak na rysunku, oznacza się na schemacie elektrycznym symbolem graficznym
B
17.
Do pomiaru napięć stałych należy użyć miernika elektrycznego o ustroju, którego symbol graficzny przedstawiono na rysunku
D
18.
Symbol graficzny urządzenia AGD - suszarki, przedstawiono na rysunku
D
19.

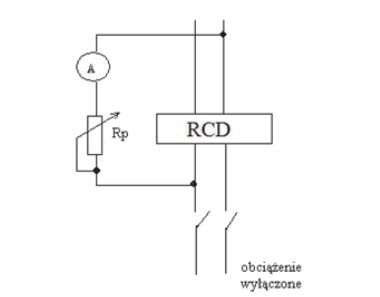

Układ przedstawiony na rysunku służy do pomiaru
prądu zadziałania wyłącznika różnicowoprądowego
20.
Wyłączniki różnicowoprądowe stosuje się w sieciach TN-S jako zabezpieczenie przed
porażeniem
21.
Pomiar rezystancji metodą techniczną należy wykonać za pomocą
woltomierza i amperomierza
22.
Do ochrony przed dotykiem pośrednim (ochrona dodatkowa) w instalacjach elektrycznych stosuje się
separację elektryczną
23.
Woltomierz magnetoelektryczny mierzący napięcie sinusoidalne ze składową stałą wskaże wartość
średnią napięcia
24.
Wskaźnik zadziałania wkładki topikowej o wartości prądu znamionowego 20 A ma kolor
niebieski
25.
Ile pomiarów rezystancji izolacji należy wykonać w celu wykrycia uszkodzenia w przewodzie YDY3x 6 450/700 V?
3
26.
Najmniejsza dopuszczalna wartość rezystancji izolacji przewodów instalacji na napięcie znamionowe nie większe niż 500 V, w tym FELV, wynosi
1,0 MΩ
27.
Na rysunku przedstawiono symbol graficzny przewodu
N
28.

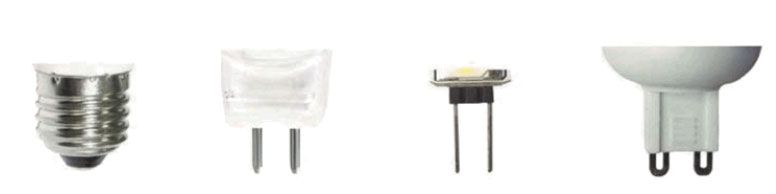

Na zdjęciach przedstawiono kolejno od lewej typy trzonków źródeł światła
E27,MR11,G4,G9
29.

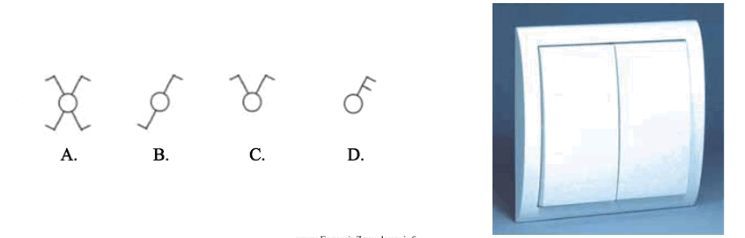

Łącznik przedstawiony na zdjęciu jest oznaczony na schematach symbolem graficznym
C
30.

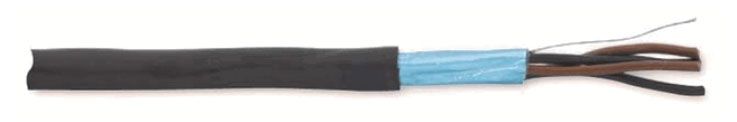

Na zdjęciu przedstawiono kabel
sygnalizacyjny z żyłami wielodrutowymi o wiązkach parowych na napięcie 300/500 V
31.

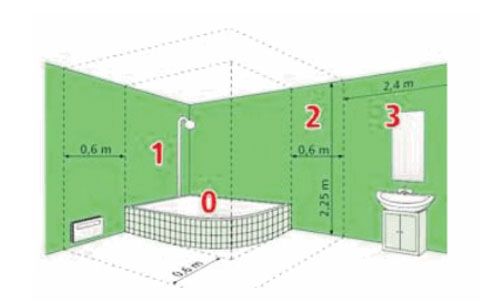

W strefie 0 przedstawionego na rysunku pomieszczenia z wanną można instalować
urządzenia zasilanie prądem zmiennym do 12 V
32.

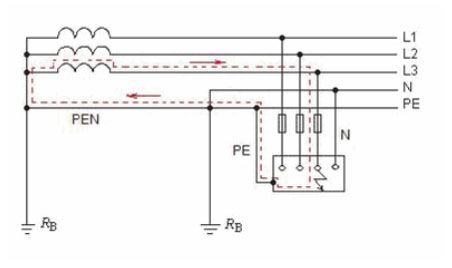

Na rysunku pokazano pętlę zwarciową w układzie typu
TN-C-S
33.
W dokumentacji technicznej instalacji elektrycznej przewód wyrównawczy oznaczony jest symbolem literowym
CC
34.

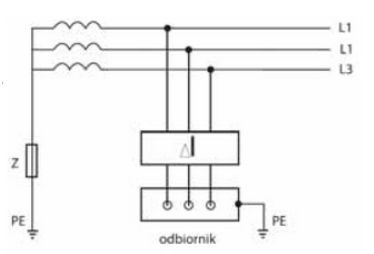

W układzie przedstawionym na rysunku, po podłączeniu odbiornika, zadziałał wyłącznik różnicowoprądowy. Przyczyną tego jest
pojawienie się napięcia na części metalowej normalnie nieprzewodzącej
35.
W przypadku instalacji elektrycznej, w której z jednego punktu zasilane są co najmniej dwie wewnętrzne linie zasilające, należy zastosować
złącze
36.

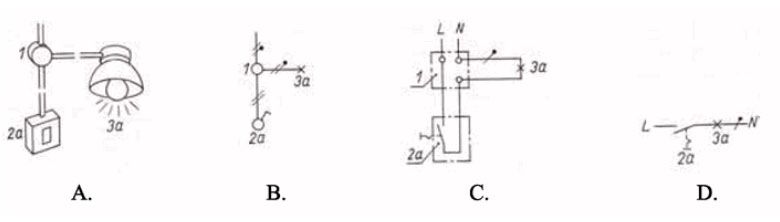

Fragment dokumentacji technicznej określonej jako schemat zasadniczy (ideowy) znajduje się na rysunku
C
37.

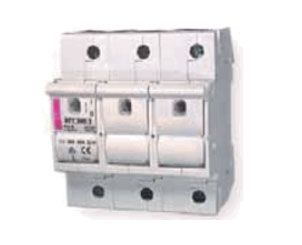

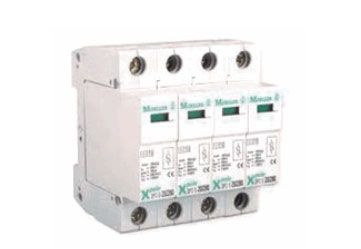

Aparat pokazany na zdjęciu jest wykorzystywany do
ograniczania przepięć
38.
Na zdjęciu przedstawiono
rozłącznik
39.
Miernikiem na zakresie 300 V zmierzono napięcie sieciowe o wartości 230 V. Do pomiaru użyto miernika analogowego o klasie dokładności zakresu pomiarowego 1,5. Jaki jest błąd bezwzględny pomiaru?
± 4,50 V
40.
W mieszkaniu zasilanym napięciem 400 V (3/N/PE 50Hz) zainstalowano następujące odbiorniki: 1. przepływowy podgrzewacz wody (12 kW) - obwód 3 fazowy 2. zmywarka do naczyń (3,5 kW) - obwód 1 fazowy 3. kuchenka elektryczna (9,5 kW) - obwód 3 fazowy 4. pralka automatyczna (4,5 kW) - obwód 1 fazowy Odbiorniki jednofazowe i trójfazowe zasilane są z dwóch oddzielnych obwodów. Jako zabezpieczenie zastosowano wyłączniki instalacyjne. O jakich wartościach prądu znamionowego należy zastosować zabezpieczenia dla obwodu jedno i trójfazowego?
40 A, 40 A
