Pytania i odpowiedzi
ETK LEON ZAWODOWIEC TEST 2
1.
Impedancja
jest wielkością zespoloną, jest oznaczana symbolem Z, to wielkość charakteryzująca zależność między natężeniem prądu i napięciem w obwodach prądu zmiennego
2.
Poprawnym stwierdzeniem jest
Wartością skuteczną prądu okresowego nazywany taką wartość prądu stałego, który przepływając przez niezmieniony rezystor R wydzieli w czasie okresu T taką samą ilośc ciepła co prąd okresowy w tym samym czasie
3.
Na napięcie U=20V włączono opornik o rezystancji 5000 omów. Oblicz natężenie
0,004A, 4mA
4.
Polem elektrycznym nazywamy
uporządkowany ruch elektronów swobodnych w metalach oraz jonów w cieczach i gazach
5.
Aby zmierzyć natężenie prądu w obwodzie elektrycznym należy podłączyć
Amperomierz szeregowo
6.
Wartość chwilowa napięcia sinusoidalnie zmiennego określona jest funkcją u(t)=230sin(628t). Wielkościami opisującymi napięcia są:
Wartość skuteczna napięcia 163V, częstotliwość 100Hz faza początkowa 0 rad
7.
Metodę potencjałów węzłowych stosujemy w przypadku, gdy liczba oczek niezależnych nie przekracza liczby węzłów w danym obwodzie
Fałsz
8.
Suma prądów dopływających do dowolnego węzła obwodu elektrycznego jest równa sumie prądów odpływających z tego węzła. To prawo to
Pierwsze prawo Kirchhoffa
9.
Pojemność zastępcza trzech równolegle podłączonych kondensatorów o pojemności 0,1mF wynosi 0,3 mF
Prawda
10.
Jednostką napięcia jest :
Volt
11.
Reaktancja to
wielkość charakteryzująca obwód elektryczny zawierający element o charakterze pojemnościowym (np.kondensator) lub element o charakterze indukcujnym (np.cewkę)
12.
Prądem stałym nazywamy prąd którego:
wartość i zwrot nie zmieniają się w funkcji czasu
13.
Metodę potencjałów węzłowych stosujemy w przypadku , gdy liczba oczek niezależnych nie przekracza liczby węzłów w danym obwodzie
Fałsz
14.
Oczkiem obwodu nazywamy zbiór gałęzi tworzących drogę zamkniętą o takiej własności, że po usunięciu dowolnej gałęzi pozostałe nie tworzą drogi zamkniętej
Prawda
15.
Impedancja gałęzi obwodu wynosi Z. jaki charakter ma ta gałąź gdy XL mniejsze od XC XL
pojemnościowy
16.
Jednostką napięcia elektrycznego jest
Volt
17.
pojemnościowym
18.
Oporność (rezystancja) układu wielu oporników połączonych SZEREGOWO równa się odwrotności sumy odwrotności oporów poszczególnych oporników
Fałsz
19.
Rezonans szeregowy to
rezonans napięć
20.
Twierdzenie Thevenina jest to jedno z dwóch wariantów twierdzenia dotyczącego zastępczego źródła energii w obwodzie elektrycznym. Twierdzenie to wykorzystuje się często podczas rozwiązywania układów elektrycznych liniowych
Prawda
21.
Suma napięć i sił elektromotorycznych w każdym oczu obwodu elektrycznego jest równa zero. Jest to
drugie prawo Kirchhoffa
22.
Rezonans
23.

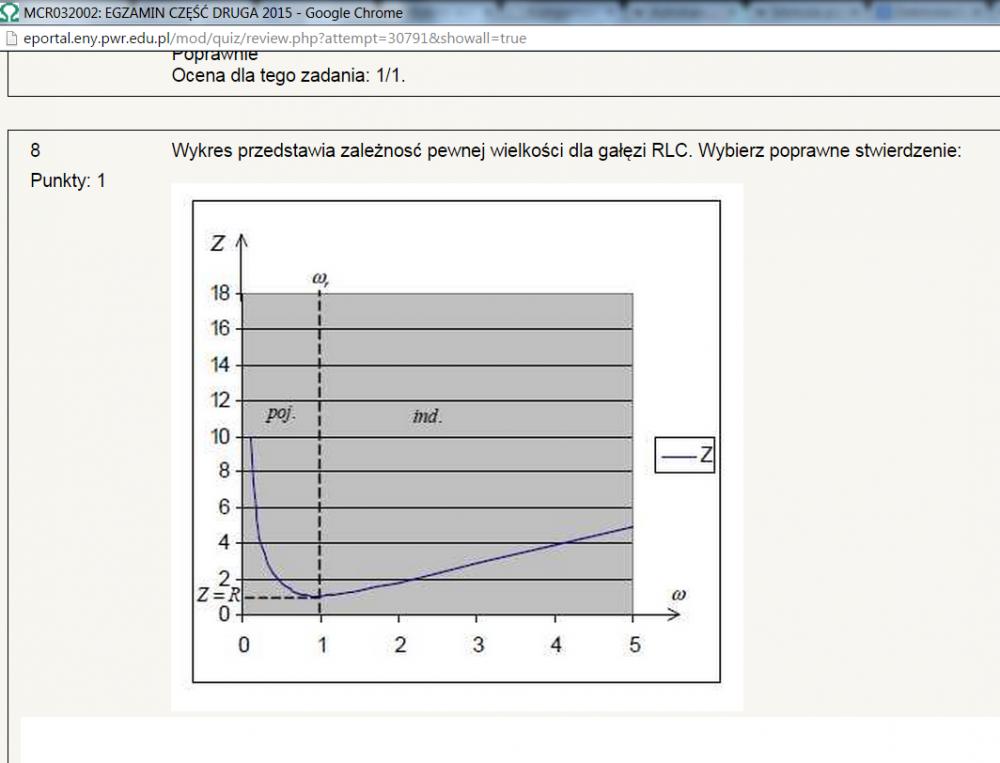

Wykres przedstawia zależność impedancjii od częstotliwości w gałęzi szeregowej RLC
24.
Natężenie prądu jest wielkością wektorową
Fałsz
25.
Jednostką natężenia prądu jest
Amper
26.
Które wzory są prawidłowe
I=U/R, P=UI
27.
w stanie rezonansu gałąź szeregowa składająca się z elementów RLC
ma charakter rezystancyjny
