Pytania i odpowiedzi

Elektrotechnika II

1.
Prądem elektrycznym nazywamy:
uporządkowany ruch elektronów swobodnych w metalach oraz jonów w cieczach i gazach
2.
Pojemność zastępcza trzech równolegle połączonych kondenstorów o pojemności 0,1mF wynosi 0,3mF.
Prawda
3.
Ile wynosi czas trwania jednego okresu prądu sieci 230V~50Hz?(w sekundach)
0,02s
4.
Reaktancja:
to wielkość charakteryzująca obwód elektryczny zawierający element o charakterze pojemnościowym(np. kondensator) lub element o charakterze indukcyjnym
5.
Jednostką napięcia jest:
Volt
6.
Prądem stałym nazywamy prąd, którego
wartość i zwrot nie zmieniają się w funkcji czasu
7.
Wskaż prawidłowy wynik. Na napięcie 230V włączono rezystor o R=23 omów.Oblicz natężeni prądu.
10A
8.

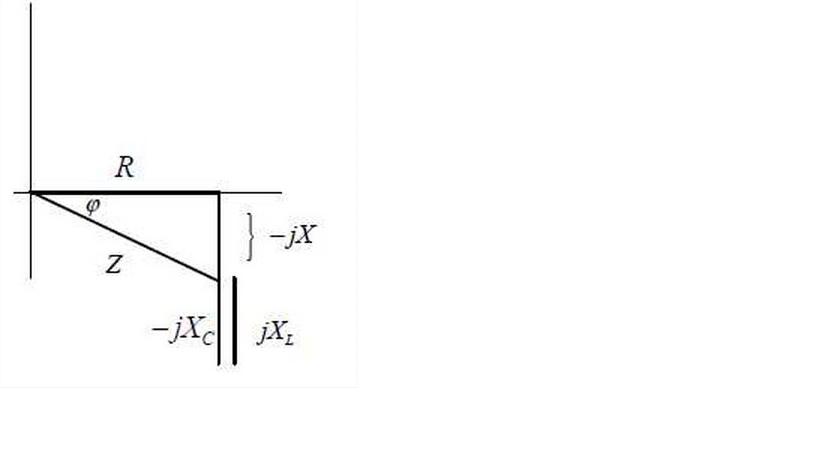

Impedancja gałęzi obwóduwynosi Z. Jaki charakter ma gałąź gdy XL<XC
pojemnościowy
9.
Wykres wskazowy pokazuje wskazy prądów i napięć dla gałęzi o charakterze:
pojemnościowym
10.
Twierdzenie Thevenina jest to jedno z dwóch wariantów twierdzenia dotyczącego zastępczego źródła energii w obowodzie elektrycznym. Twierdzenie to wykorzystuje się często podczas rozwiązywania ukłądów elektrycznych liniowych.
prawda
11.
Rezonans szeregowy to:
rezonans napięć
12.
Suma napięć i sił elektromotorycznych w każdym oczku obówdu elektrycznego jest równa zeru. To jest:
Drugie prawo Kirchhoffa
13.
Na rysunku w obwodzie podłączono dwa woltomierze, które wskazują tą samą wartość. Jakie to zjawisko?
Rezonans
14.

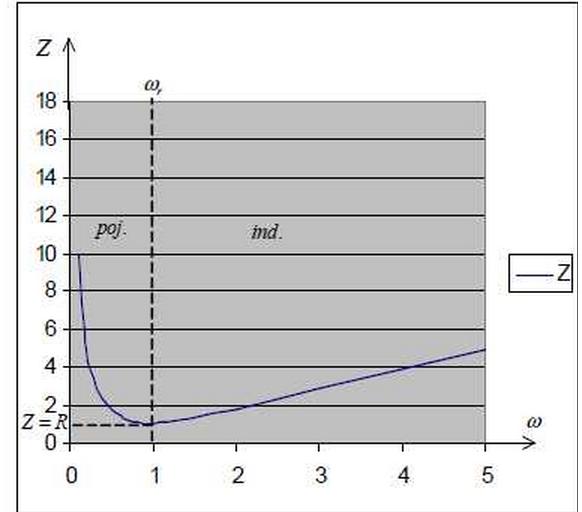

Wykres przedstawia zależność pewnej wielkości dla gałęzi RLC. Wybierz poprawne stwierdzenie.
Wykres przedstawia zależność impedancji od częsotliwości dla gałęzi szeregowej RLC
15.
Natężeni prądu elektrycznego jest wielkością wektorową
Fałsz
16.
Wskaż prawidłowy wynik. Na napięcie 20V włączono opornik o rezystacji 5000 omów. Oblicz natężenie prądu.
4mA, 0,004A
17.
W stanie rezonansu gałąź szerogowa elementów RLC
na charakter rezystancyjny
18.
Faza napięcia w cewce idealnej jest o 90º większa niż faza prądu płynącego przez tę cewkę (czyli przeieg napięcia wyprzedza przebieg prądu o 90º w fazie)
prawda
19.
Kompensację mocy biernej pojemnościowej pobieranej przez odbiornik przeprowadza się w celu:
zmniejszania straty mocy w przewodach zasilających odbiornik, zmniejszenia kąta przesunięcia fazowego pomiędzy napięciem zasilającym, a prądem odbieranym przez odbiornik, zmiejszenia cos odbiornika
20.

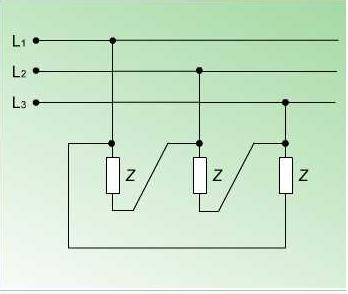

Odbiornik trójfazowy przedstawiony na rysunku jest połączony
trójkąt
21.
Pole magnetyczne wirujące NIE jest wytwarzane w
1-fazowym transformatorze energetyczynym, w 3-fazowym transformatorze energetycznym
22.
Jednostką mocy jest:
kilowat, wat
23.
Korzyści z zastosowanie układów trójfazowych są następujące:
siliniki trójfazowe mają określony kierunek wirowania, układ przesyłowy trójfazowy jest bardziej efektywny, silniki trójfazowe mają lepszy współczynnik mocy od silników jednofazowych o tej samej mocy, moc dostarczana przez silniki trójfazowe jest stała-silniki te generują mniej wibracji niż jednofazowe
24.
Całkowita moc odbiornika trójfazowego jest równa sumie mocy poszczególnych faz
prawda
25.
Wybierz poprawne odpowiedz
asychchorniczny, prądu przemiennego
26.
Silnik trójfazowy asynchroniczny zasilany jest z sieci o częstotliwości 50Hz może się obracać z prędkoscią
1450 obr/min, 2800obr/min
27.
Grzejnik elektryczny pobiera z sieci o napięciu przemiennym U=120V prąd I=10A. Obliczyć moc pobieraną przez grzenik
1200
28.
SIły elektromotoryczne generowane w uzwojeniach prądnicy są przesunięte wzgędaem siebie o 120stopni
prawda
29.
Przy zastosowaniu do rozruchu silnika asynchronicznego przełoącznika trójkąt-gwiazda, w pierwszej fazie rozruchu uzwojenia stojana łączy się w gwiazdę. Napięcie na fazie uzwojenia stojana wtedy:
jest V3 razy mniejsze niż przy połączeniu w uzwojeń stoja w trójkąt
30.
Napięcie fazowe jest to
napięcie między dowolnym przewodem fazowym a punktem neutralnym lub przewodem zerowym układu gwiazdy
31.
Wzór pozwala obliczyć:
moc bierną, moc bierną w układzie trójfazowym
32.
Zastosowanie transformatorów energetycznych umożliwia:
zmianę wartości przesyłanego prądu, zmianę wartości napięcia zasilającego, zmiejszenie strat przesyłanej mocy elektrycznej
33.
Przedstawiony na rysunku układ pomiariwy nazywany jest układem
trójfazowym
34.
Grzejnik elektryczny pobiera z sieci o U=230V prąd I=5A. Obliczyć moc pobieraną przez grzejnik.
1150
35.
Na rysunku przedstawiono układ odbiornika połączonego:
w trójkąt
36.
W układzie napięcie równe napięciu liniowemu sieci wskazuje woltomierz:
V1
37.
W układze dwufazowym niesymetrycznym napięcia są przesunięte względem siebie w fazie o
90 stopni
38.
Napięcie fazowe jest to
napięcie między dowolnym przewodem fazowym a punktem neutralnym lub przewodem zerowym układu gwiazdy
39.
Wirnik prądnicy(magnesica) wytwarza strumień magnetyczny.
prawda
40.
Obciążenie niesymetryczne jest to takie obciążenie, którego:
prądy fazowe są różne, przesunięcie fazowe prądów w stosunku do odpowiednich napięć są różne
41.
Moc to skalarna wielkość określająca pracę wykonaną w jednostce czasu przez układ
prawda
42.
Na rysunku przedstawione układ gnerator- odbiornik
trójfazowy gwiazda-gwiazda, trójfazowy skojarzony
43.
Wzór P=UI to zależnośc służąca do obliczania:
mocy prądu elektrycznego
44.
Kompensację mocy biernej indkcyjnej pobieranej przez odbiornik NIE przeprowadza się w celu:
zmiejszenia cos odbiornika
45.
Jednostką mocy jest:
wat, koń mechaniczny, kilowat
46.
Przedstawiony na rysuku układ pomiarówy nazywany jest układem:
arona
47.
Średnia prędkość elektronów przmieszczających się w przewodniku pod wpływem zewnętrznego pola elektrycznego jest:
bardzo mała-kilka mm/s
48.
Stacjonarne pole elektryczne jest
polem źródłowym, polem potencjalnym
49.
Pole elektrostatyczne jesst:
bezwirowe, źródłowe
50.
Siłyelektromotoryczne generowane w prądnicy sąprzesuniętewzgledem siebie o kąt 120stopni
prawda
