E8: Montaż i konserwacja instalacji elektrycznych

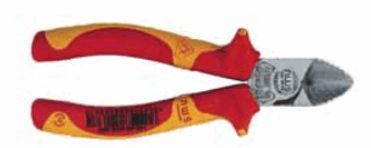

Narzędzie pokazane na rysunku służy do:

Łącznik przedstawiony na zdjęciu jest oznaczony na schematach symbolem graficznym:

Na zdjęciu przedstawiono kabel:

Do pomiaru napięć stałych należy użyć miernika elektrycznego o ustroju, którego symbol graficzny przedstawiono na rysunku:

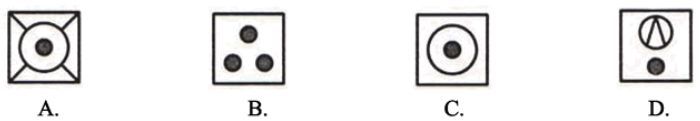

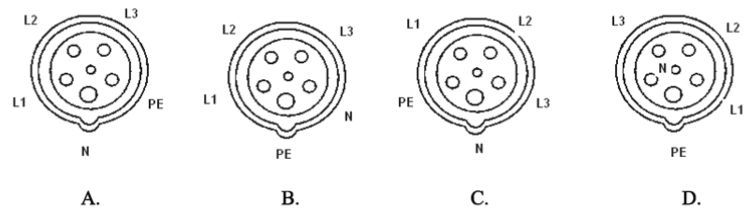

Odbiornik elektryczny można przyłączyć do sieci typu TN-S stosując gniazdo umieszczone na rysunku:

Aparat pokazany na zdjęciu chroni instalację elektryczną mieszkania przed:

W układzie zasilanym napięciem 400/230 V obwód zabezpieczony jest wyłącznikiem nadprądowym typu S-303 CLS6-C10/3. O jakiej maksymalnej mocy można zainstalować klimatyzator trójfazowy w tym układzie?

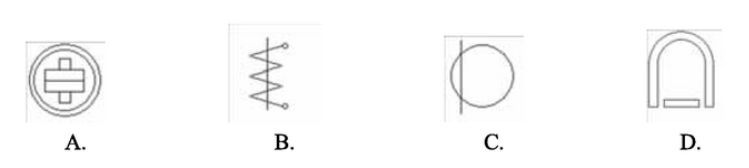

Symbol graficzny urządzenia AGD - suszarki, przedstawiono na rysunku:

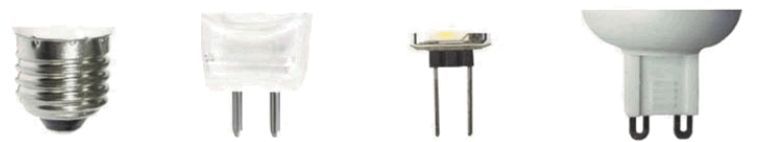

Na zdjęciach przedstawiono kolejno od lewej typy trzonków źródeł światła:

W układach sieci typu IT przy podwójnym doziemieniu z zastosowaniem urządzenia różnicowoprądowego oraz napięciu izolacji 230/400 V, zmierzony czas wyłączenia powinien odpowiednio wynosić - dla obwodu bez przewodu neutralnego i dla obwodu z przewodem neutralnym:

Miernikiem na zakresie 300 V zmierzono napięcie sieciowe o wartości 230 V. Do pomiaru użyto miernika analogowego o klasie dokładności zakresu pomiarowego 1,5. Jaki jest błąd bezwzględny pomiaru?

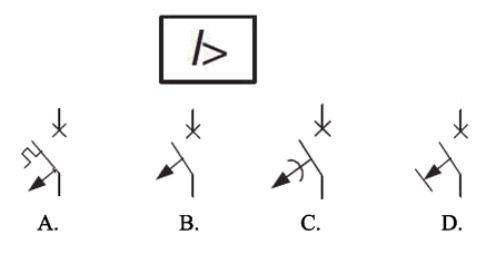

Wyzwalacz elektromagnetyczny wyłącznika toru prądowego, przedstawiamy na schemacie blokowym jak na rysunku, oznacza się na schemacie elektrycznym symbolem graficznym:

Warunkiem samoczynnego odłączenia zasilania w układach typu TN jest zależność (UO - napięcie znamionowe w V; Ia - wartość prądu w A, zapewniająca bezzwłoczne, samoczynne zadziałanie urządzenia ochronnego; Zs - impedancja pętli zwarciowej w Ω)

Do zabezpieczenia obwodu przed przeciążeniem i zwarciem służy wyłącznik:

Układ przedstawiony na rysunku służy do pomiaru:

Aparat pokazany na zdjęciu jest wykorzystywany do:

Której klasy ogranicznik przepięć jest instalowany w rozdzielnicach mieszkaniowych?

W dokumentacji technicznej instalacji elektrycznej przewód wyrównawczy oznaczony jest symbolem literowym:

Do ochrony przed dotykiem pośrednim (ochrona dodatkowa) w instalacjach elektrycznych stosuje się:

W mieszkaniu zasilanym napięciem 400 V (3/N/PE 50Hz) zainstalowano następujące odbiorniki: przepływowy podgrzewacz wody (12 kW) - obwód 3 fazowy; zmywarka do naczyń (3,5 kW) - obwód 1 fazowy; kuchenka elektryczna (9,5 kW) - obwód 3 fazowy; pralka automatyczna (4,5 kW) - obwód 1 fazowy; Odbiorniki jednofazowe i trójfazowe zasilane są z dwóch oddzielnych obwodów. Jako zabezpieczenie zastosowano wyłączniki instalacyjne. O jakich wartościach prądu znamionowego należy zastosować zabezpieczenia dla obwodu jedno i trójfazowego?

Na rysunku przedstawiono symbol graficzny przewodu:

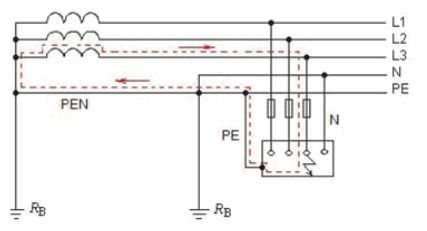

Na rysunku pokazano pętlę zwarciową w układzie typu:

Najmniejsza dopuszczalna wartość rezystancji izolacji przewodów instalacji na napięcie znamionowe nie większe niż 500 V, w tym FELV, wynosi:

Wskaźnik zadziałania wkładki topikowej o wartości prądu znamionowego 20 A ma kolor:

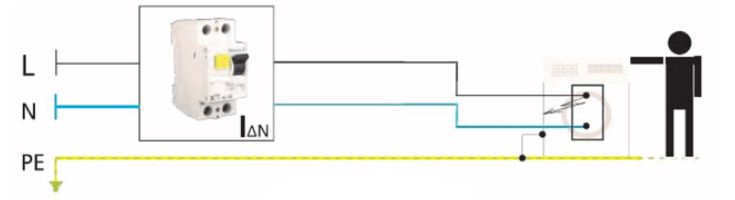

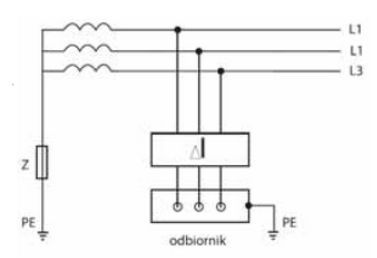

W układzie przedstawionym na rysunku, po podłączeniu odbiornika, zadziałał wyłącznik różnicowoprądowy. Przyczyną tego jest:

Wyłączniki różnicowoprądowe stosuje się w sieciach TN-S jako zabezpieczenie przed:

Obszar zadziałania wyzwalaczy elektromagnetycznych wyłączników instalacyjnych nadprądowych dla charakterystyki C zawiera się w granicach:

W układzie sieci typu TT wyłączenie zasilania realizowane jest przez urządzenie ochronne różnicowoprądowe. Warunkiem skuteczności ochrony jest spełnienie zależności:

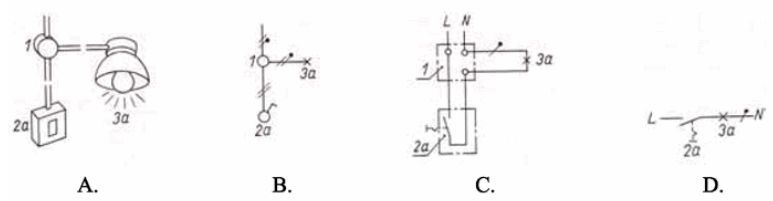

Fragment dokumentacji technicznej określonej jako schemat zasadniczy (ideowy) znajduje się na rysunku:

Na zdjęciu przedstawiono:

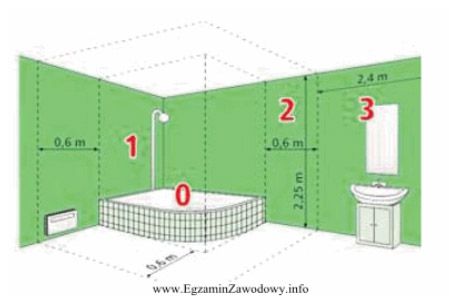

W strefie 0 przedstawionego na rysunku pomieszczenia z wanną można instalować:

Ile pomiarów rezystancji izolacji należy wykonać w celu wykrycia uszkodzenia w przewodzie YDY3x 6 450/700 V?

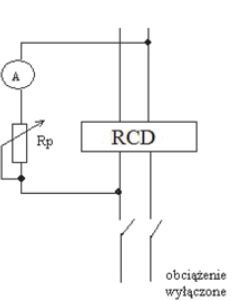

Rysunek przedstawia sposób zainstalowania urządzenia ochronnego różnicowoprądowego w sieci typu

Pomiar rezystancji metodą techniczną należy wykonać za pomocą:

Strzałka na rysunku wskazuje:

W przypadku instalacji elektrycznej, w której z jednego punktu zasilane są co najmniej dwie wewnętrzne linie zasilające, należy zastosować:

Wymagana minimalna wartość rezystancji izolacji przewodu przy pomiarze induktorem dla sieci o napięciu znamionowym badanego obwodu U < 500 V wynosi:

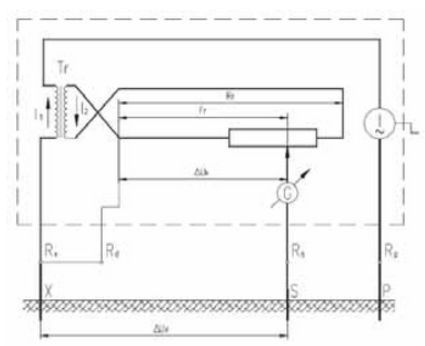

Rysunek przedstawia pomiar impedancji pętli zwarciowej metodą:

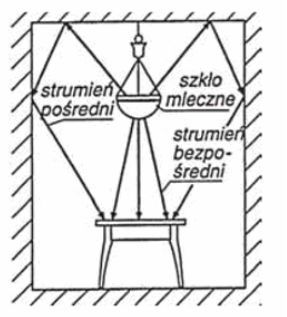

Na rysunku przedstawiono oprawę oświetlenia:

Woltomierz magnetoelektryczny mierzący napięcie sinusoidalne ze składową stałą wskaże wartość:
